Как правильно снять патрон с дрели?

Оглавление: [скрыть]
  • Причины, приводящие к необходимости демонтажа патрона дрели
  • Виды крепления зажимного устройства к дрели
  • Разборка резьбового и конусного соединений
  • Извлечение рабочего инструмента

Дрель – один из самых нужных инструментов в доме. Иногда встает вопрос о том, как снять патрон с дрели. Такая проблема появляется при выходе инструмента из строя или проведении ремонтно-восстановительных работ с агрегатом. Такая задача является достаточно простой, и любой человек, разбирающийся в технике, с легкостью ее выполнит, однако она может стать проблемой для домовладельца, который никогда этого не делал. Для того чтобы снимать патрон с дрели, нужно хорошо изучить принципы крепления этого компонента устройства и только затем приступать к снятию.

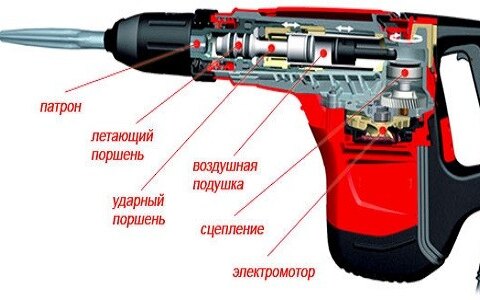

Схема устройства электрической дрели

Схема устройства электрической дрели.

Чтобы разобрать инструмент, требуется подготовить следующие инструменты:

  • тиски;
  • молоток;
  • киянка;
  • ключи;
  • отвертка;
  • плоскогубцы;
  • мелкая наждачка;
  • напильник.

При соблюдении последовательности демонтаж не представляет проблемы.

Причины, приводящие к необходимости демонтажа патрона дрели

Схема беспружинного патрона для дрели

Схема беспружинного патрона для дрели.

Большинство выпускаемых сегодня производителями ручных дрелей используют для крепления рабочего инструмента патрон, принцип действия которого основан на применении кулачкового механизма. Фиксирование рабочего инструмента осуществляется путем зажимания его между 3-4 сближающимися между собой кулачками. Кулачки имеют конусную часть и способны перемещаться в продольном направлении за счет поворота регулирующей спецгильзы на приспособлении для зажима сверла. В быстрозажимном типе патрона поворот гильзы осуществляется при помощи руки, а в обычном патроне для этой цели используется спецключ.

В процессе эксплуатации дрели возникают ситуации, когда нужно поменять патрон, например, в случае появления биения рабочего инструмента. Чаще всего эта неисправность возникает в результате смещения центра крепления сверла, которое появляется из-за интенсивного износа кулачков. Для того чтобы осуществить ремонтные работы в такой ситуации, требуется провести демонтаж патрона с устройства. Иногда приходится снимать патрон для того, чтобы извлечь из него заклинившее сверло. Причиной заклинивания может стать внезапное повреждение кулачков зажимного механизма. Кроме того, разборка и снятие приспособления для зажимания инструмента требуется при выявлении чрезмерного износа зубчатого зацепления на регулировочной гильзе. В некоторых случаях в процессе работы с дрелью возникает ситуация, при которой происходит проворачивание патрона относительно вала дрели, что также требует проведения ремонта, который будет включать в себя демонтаж патрона.

Иногда замена зажимного устройства проводится по инициативе владельца инструмента, если планируется установить более универсальный узел на дрель.

Вернуться к оглавлению

Виды крепления зажимного устройства к дрели

Распространенные виды патронов для дрелей

Распространенные виды патронов для дрелей.

Крепление зажимного устройства на валу дрели может осуществляться двумя способами:

  • при помощи резьбового соединения;
  • при помощи конусного соединения.

Еще одним типом резьбового соединения является использование в конструкции дополнительного стопорного винта, обеспечивающего надежность фиксации.

Резьбовое крепление предполагает, что вал дрели и канал зажимного устройства имеют идентичную резьбовую нарезку, при помощи которой осуществляется их соединение. При наличии такого типа соединения встает вопрос о том, как можно демонтировать это зажимное устройство. При изготовлении дрелей и зажимных устройств для них используется метрическая и дюймовая резьба. Вид используемой резьбы в устройстве и ее размерность указываются на корпусе зажимного устройства. Например, надпись “1,5-15 М13х1,2″, выбитая на патроне, может означать следующее:

  • 1,5 и 15 – цифры, означающие минимальные и максимальные диаметры хвостовиков сверла, с которым может работать зажимное устройство;
  • М13 – буквы и цифры, обозначающие метрическую резьбу, имеющую диаметр 13 мм;
  • 1,2 – цифры, характеризующие шаг резьбы.

При использовании дюймового типа резьбы применяется аббревиатура UNF, а размерность указывается в дюймах. Перед тем как снять патрон с дрели, следует проверить соответствие маркировки нового зажимного устройства патрону, который ранее использовался в конструкции дрели.

Схема классического патрона дрели

Схема классического патрона дрели.

Современные модели инструмента, выпускаемые производителями, имеют чаще всего дюймовую резьбу. Изготовление зажимных устройств с наличием дюймовой резьбы позволяет расширить возможности взаимозаменяемости.

На валу устройства для обеспечения более надежного крепления зажимного устройства предусматривается установка стопорного винта. На винте нарезается левая резьба, поэтому в случае, если требуется его выкрутить, вращение следует осуществлять по часовой стрелке.

Второй способ крепления зажимного устройства основан на использовании конуса Морзе. Вал устройства изготавливается в виде конуса, зажимное устройство обладает такой же конусностью внутреннего канала. Закрепление зажимного приспособления на валу осуществляется в результате силового насаживания приспособления на вал двигателя устройства. Маркировка таких зажимных устройств имеет вид В10, В12, В16, В18. Буква означает маркировку конуса, а цифра – диаметр хвостовика рабочего инструмента.

Вернуться к оглавлению

Разборка резьбового и конусного соединений

Снятие приспособления для зажима рабочих инструментов, установленного на резьбовом соединении, проводится в определенной последовательности.

На первом этапе выполняется выкручивание внутреннего фиксирующего элемента, имеющего вид винта. Этот винт имеет левую резьбу. Выкручивание осуществляется с применением крестообразной отвертки. После выкручивания крепежного винта осуществляется откручивание агрегата, предназначенного для фиксирования рабочего инструмента. Откручивание агрегата осуществляется в направлении против часовой стрелки. При демонтаже рекомендуется дрель фиксировать в тисках, так как приспособление закручено, как правило, очень туго. Для откручивания этого элемента конструкции дрели следует использовать газовый ключ. При необходимости извлечения рабочего инструмента по приспособлению наносят легкие удары сверху.

Устройство быстрозажимного патрона

Устройство быстрозажимного патрона.

Монтаж нового приспособления проводится в обратной последовательности. При осуществлении накручивания элемента вал инструмента следует жестко зафиксировать, исключая его вращение. После накручивания приспособления проводится установка фиксирующего винта.

Проведение демонтажа конусного элемента конструкции не вызывает затруднений. Можно применять приспособление для демонтажа подшипников. Самый простой способ проведения работ заключается в следующем. Используя легкий молоток, проводят выбивание конструктивного элемента из зацепления. Монтаж нового приспособления осуществляется при помощи легких ударов по устанавливаемому элементу.

Вернуться к оглавлению

Извлечение рабочего инструмента

Заклинивание рабочего элемента не всегда требует демонтажа зажимного приспособления. В случае если сверло слишком сильно зажато, для его освобождения можно использовать слесарные тиски.

Для освобождения сверла осуществляется зажим последнего в губках тисков в горизонтальном положении по отношению к губкам слесарных тисков. Проводится фиксация корпуса дрели. По поверхности зажимного элемента наносят легкие удары при помощи небольшого молотка.

Направление нанесения ударов – по касательной к гильзе. Удары наносятся по всей поверхности до тех пор, пока не произойдет выдвижения хвостовика сверла из зажимных губок.

При использовании для извлечения газового ключа проводится жесткое фиксирование сверла и корпуса инструмента в неподвижном состоянии. При помощи газового ключа осуществляется проворачивание фиксирующего элемента по часовой стрелке.

Извлечение сверла можно осуществить при помощи двух газовых ключей. Для этой цели одним ключом проводится жесткое фиксирование вала дрели, а вторым – прокручивание фиксирующего устройства. При необходимости по ключу можно нанести удары молотком для облегчения процесса извлечения рабочего элемента.

После извлечения заклинившего сверла следует провести ревизию фиксирующего устройства дрели.
