Как самостоятельно согнуть профильную трубу?

Оглавление: [скрыть]
  • Как выгибать профильную трубу в домашних условиях?
  • Ручные трубогибы
  • Гидравлический метод изгиба
  • Электрический метод изгиба

Вопрос о том, как согнуть профильную трубу, является весьма актуальным, поскольку в современной сфере металлопроката данный материал занимает важное место. Профильными являются трубы с характерным сечением, которое отличается от круглого (наиболее распространены прямоугольные и квадратные).

Горячий метод гибки труб

Горячий метод гибки труб.

На сегодняшний день эти приспособления незаменимы в строительстве. Они используются для возведения металлоконструкций, опор, мачт, различных перекрытий, пролетов и многого другого. Во время производственных работ необходимо создать и скрепить каркас, основой которого являются профильные трубы. О них и пойдет речь далее.

Во время сборки различных металлоконструкций, крыш, козырьков профильные трубы для начала сгибают при помощи трубогибов, в других случаях в ход идут профилегибы. Возможно обойтись и без помощи таких дорогих агрегатов, выбрав для этого сварочный аппарат или болгарку. Профильные трубы выгибаются тяжелее, чем обычные, поскольку к ним нужен особый подход. Альтернативные варианты сгибания труб могут оказаться заметно сложнее, отнимать больше времени и сил.

При сгибании труб надо избегать любых трещин и поломок, не допускать их сплющивания.

Как выгибать профильную трубу в домашних условиях?

Часто, когда хочется сделать ремонт, встает проблема сгиба профильных труб. Вариант с покупкой дорогого профилегиба не всегда актуален, так как многим это просто не по карману. Да и если нужно отремонтировать одну трубу или установить дверь, мало кто станет ради этого покупать агрегат за сотни долларов.

Станок Вольнова

С помощью станка Вольнова вы легко и быстро сможете загнуть изделие холодным методом.

На сегодняшний день есть способы, как можно в домашних условиях самостоятельно изогнуть трубный профиль. Конечно, голыми руками этого сделать невозможно, но вот средства для этого есть под рукой у каждого человека. Есть два способа сгиба трубного профиля без покупки дорогих агрегатов.

Можно сделать изгиб трубы при помощи следующих предметов:

  • металлическая болванка;
  • газовая горелка;
  • речной песок.

Нужны также точки опоры и заданный радиус. Песок, подавая напряжение в трубе, не позволяет стенкам сламываться. Чтобы избежать сплющивания трубы во время гибки, в некоторых случаях в нее насыпают сушеный кварцевый песок. Обе стороны трубы перекрывают заглушками и на одном конце сверлят дырку, чтобы мог выходить воздух. Для выгиба труб из нержавеющей стали необходимо нагреть их. Для применения в качестве агрегата может подойти паяльник для металлических труб. Можно воспользоваться газовой горелкой. Необходимо нагревать трубу до такого состояния, пока она не начнет сгибаться.

После этого профиль начинают выгибать при помощи болванки, которая имеет нужный диаметр. Важно зафиксировать один конец трубного профиля между находящимися штырями, а с другого конца тянуть. После выгиба нужно удалить весь песок и клинья из трубы. Для выгиба металлопластиковых труб есть и оригинальный подход: для их сгибания можно применить обычную соль. В трубу насыпают поваренную соль, затем ее высыпают на сковороду, нагревают, ожидая, пока солевые кристаллы не станут полыхать. Затем нагретую соль опять засыпают в трубу. В целом эти методы проверенные и эффективные, но точность оставляет желать лучшего. Не всякий металл можно согнуть ручным способом, труба подвергается некоторой коррозии после нагрева.

Вернуться к оглавлению

Ручные трубогибы

Виды ручных турбогибов

Виды ручных турбогибов.

Есть модели трубогибов, которые используются вручную. Их нужно приобретать в тех случаях, когда выгибанию подлежит незначительное количество металлических изделий. Их можно использовать для обучения или для помощи в постройке второстепенных конструкций.

Если метод с газовой горелкой и нагревом оказался неэффективен, есть еще один способ: можно использовать болгарку или аппарат для сварки. В начале работы определяют радиус закругления по заранее разработанному плану. В точке изгиба болгарка оставляет несколько видимых пропилов, которые ослабляют прочность профильной трубы. Впоследствии, крепко зажав трубу, ее начинают выгибать. После этого оставленные пропилы заваривают при помощи сварочного аппарата, а швы шлифуются. В случае если изгиб трубы без применения специальных агрегатов не привел к положительному результату, остаются еще три способа, как согнуть профильную трубу, применив трубогибы нескольких видов.

Минус в том, что модель обладает небольшой производительностью, при использовании необходимо подгонять радиус отдельного изделия. Подобные трубогибы нельзя использовать в качестве инструмента для профессиональной сборки. Станок обычно идет в комплекте вместе со сменными валиками, с помощью которых происходит перегиб трубы при учете размера ее сечения. Чтобы достичь точного угла изгиба, надо несколько раз круглую металлоконструкцию прогнать через станок. После каждого раза необходимо руками вкручивать сменный валик, опуская его все ниже. На боках ролики сохраняются в стандартном положении, под нажимом валика в центре происходит сгибание.

В некоторых случаях ручной способ подразумевает сгибание трубы между центральным и боковым роликами. Такое сгибание происходит при использовании самодельного профилегиба в нескольких прогонах и требует большой физической подготовки. Подобные самодельные агрегаты имеют свой предел и могут использоваться для загибания профилей с сечением до 40 мм.

Ручные трубогибы делятся на несколько видов, каждый из них используется в определенной области. При выборе агрегата необходимо прежде всего учитывать, из какого материала сделан трубный металлопрофиль. Если необходимо провести сантехнические работы, нужно использовать ручной аппарат для работ со стальными трубами, которые могут состоять из металлопластика и металла.

Медные трубы для водопроводной системы требуют трубогиба для медных профильных труб. Их гнуть гораздо легче: медь сама по себе является материалом восприимчивым и пластичным. Ручной трубогиб наиболее дешевый вид, однако вместе с низкой ценой стоит отметить и не слишком высокое качество с небольшой скоростью работ.

Вернуться к оглавлению

Гидравлический метод изгиба

Вариант второй – гидравлические трубогибы. Это агрегаты, работающие от электрической сети. Они имеют ряд преимуществ:

  • хорошая скорость (они могут осуществить огромный объем по сгибанию труб в короткое время);
  • точность;
  • простота и мобильность.

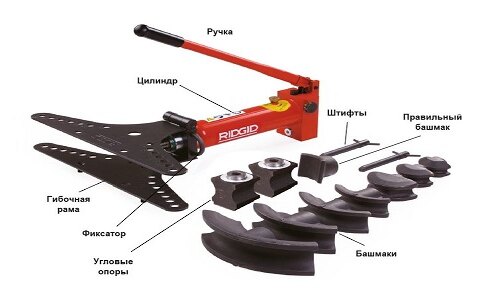

Такие приспособления относятся к разряду высокопрофессиональных инструментов. Гидравлические аппараты делятся на ручные и стационарные. Ручной – наиболее слабый образец, используется для работ с тонкостенными трубами диаметром до 100 мм. Стационарные приборы чаще всего используют для работ с системами водоснабжения и для гибки широкостенных стальных труб. Гидравлические стационарные трубогибы лучше всего подходят для работы со стальными трубами. Возможности гидравлических трубогибов позволяют им сгибать стальные трубы диаметром до 4 дюймов.

Их также используют для работ в труднодоступных местах, так как гидравлические устройства легкие и не требуют тщательного ухода. Цену приборов определяют качество и их ресурсные возможности.

Вернуться к оглавлению

Электрический метод изгиба

Вариант третий – электротехнические трубогибы. Это самый дорогой и широкопрофильный класс. Такие приспособления более, чем предыдущие, соответствуют своему профессиональному статусу. Они позволяют загнуть трубный металлопрофиль с высокой точностью. Радиус выгиба определяется механическим регулятором с высокой точностью (вплоть до 1°). Это позволяет выполнить большой объем работ за одну смену. Они обеспечивают прочность профильных труб в точке изгиба, осуществляют выгиб трубы на самый точный угол. Во время работ используются разные схемы: от механической до цифровой, с клавиатурой и электронным дисплеем.

Электрические агрегаты также делятся на несколько видов, самый дорогой из которых – это станки для сгибания газовых или нефтяных труб. Такие дорогостоящие агрегаты обычно используются на работах под заказ, в мастерских, где оказываются услуги по сгибу трубного профиля. Это крайне удобно, потому что все делается быстро и качественно. Электрический профилегиб имеет всего два минуса: он тяжелый и дорогой. Они больше подходят для применения на заводах.
