Как делается ленточная пилорама своими руками

Оглавление: [скрыть]
  • Принцип работы, набор необходимых инструментов
  • Изготовление основания для пилорамы
  • Изготовление передвижной тележки
  • Электропитание пилорамы
  • Заключение по теме

Ленточная пилорама своими руками окажется неоценимым помощником для многих, кто любить работать и создавать вещи своими руками. В строительстве домов восстанавливается тенденция работы с традиционными материалами, издавна используемыми в России. Самым популярным из них была и остается древесина. Кроме строительства зданий и других сооружений древесина используется для изготовления мебели, различных предметов бытового и производственного назначения.

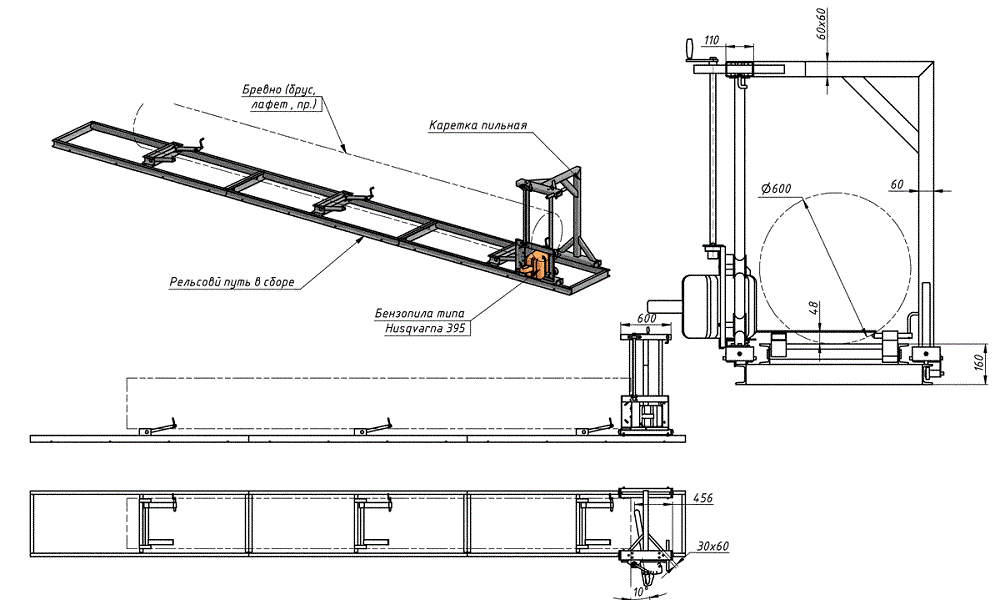

Чертеж ленточной пилорамы с размерами

Чертеж ленточной пилорамы с размерами.

Потребность в материале возрастает с каждым днем. Ленточная пилорама позволит значительно сэкономить на приобретении пиломатериала, а при хорошей производительности появится возможность дополнительного заработка.

Приобрести готовую конструкцию довольно проблематично. При достаточном опыте и наличии оборудования, инструмента более оптимальным вариантом будет изготовление конструкции своими руками.

Принцип работы, набор необходимых инструментов

Самодельные ленточные пилорамы можно изготовить в двух вариантах:

  • с перемещаемым материалом для распиловки;
  • с перемещающейся пилой.
Принцип работы ленточной пилорамы

Принцип работы ленточной пилорамы.

Первый вариант несколько проще при изготовлении и надежнее в работе. Основные рабочие части устанавливаются стационарно и меньше подвержены воздействию вибрации. Недостаток в том, что требуется большая площадь для работы. Необходимо отвести территорию размером с длину обрабатываемого материала перед пилорамой и после.

Во втором варианте места нужно значительно меньше, но все вращающиеся элементы находятся на тележке и подвержены более значительному воздействию вибрации. Поэтому важным моментом является точность изготовления деталей и надежный крепеж.

Для изготовления пилорамы необходимо иметь навыки работы с металлом, уметь его размечать, резать с необходимой точностью, соединять различными способами. Нелишним окажется умение работать на токарных и фрезеровочных станках. Минимальный набор инструмента должен содержать:

  • измерительные и разметочные приспособления: штангенциркуль с насадками, рулетка, линейка метровая металлическая, угольник, мел или маркер по металлу, керн;
  • набор гаечных ключей необходимых размеров;
  • комплект отверток, пассатижи;
  • молотки различного веса;
  • струбцины или зажимы другой конструкции;
  • болгарка с набором дисков;
  • электрическая дрель с набором сверл по металлу;
  • сварочный аппарат в комплекте, электроды для сварки;
  • инструмент для нарезания резьбы: метчики, плашки и комплектующие.

Оптимальным вариантом будет наличие токарного и фрезеровочного станка. При отсутствии необходимые работы по изготовлению или подгонке деталей можно выполнить на ближайшем предприятии, имеющем металлообрабатывающее оборудование необходимой точности.

Вернуться к оглавлению

Изготовление основания для пилорамы

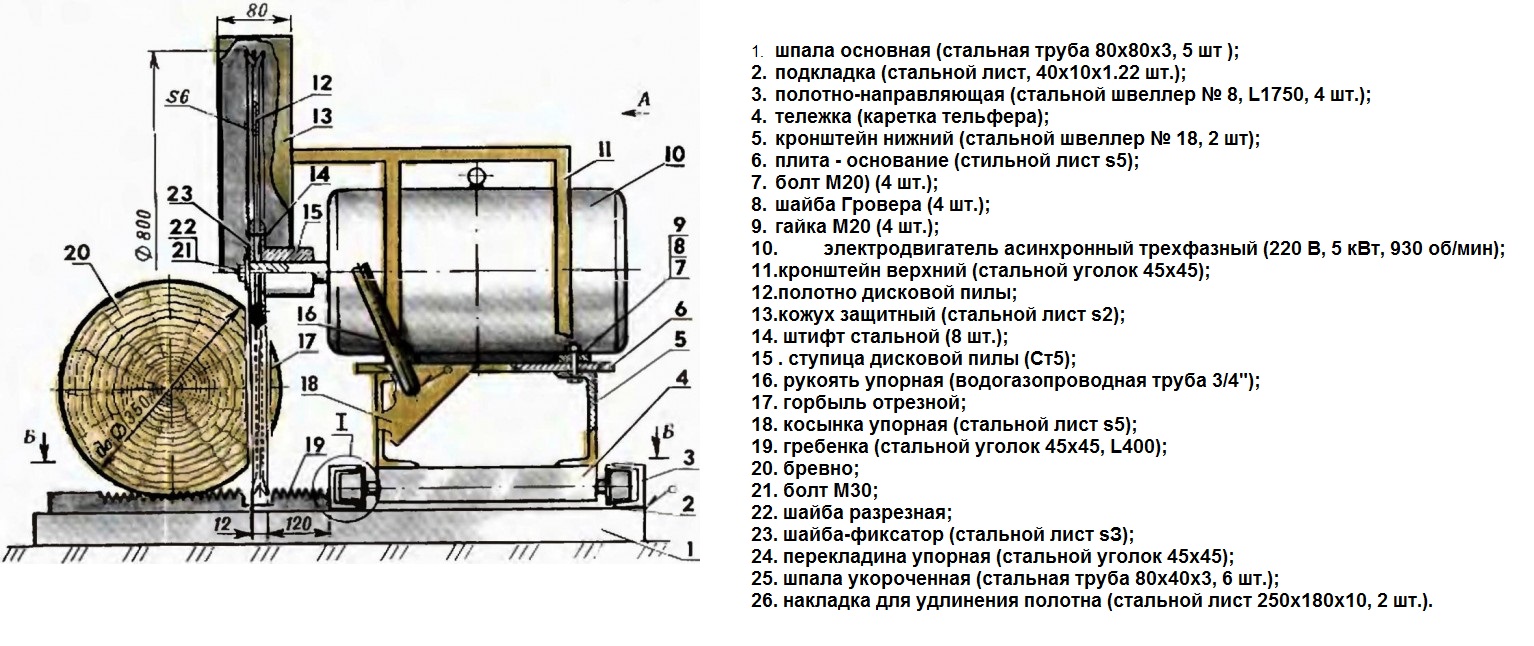

Схема ленточной пилорамы

Схема ленточной пилорамы.

Основание пилорамы представляет собой два рельса, по которым передвигается тележкой с пилой. Важным моментом является строго параллельное расположение рельс в одной плоскости. При расхождении или различных углах наклона плоскость среза пиломатериала будет неровная, с поворотом, «вертолетнутая».

При отсутствии рельс можно использовать швеллер или уголок достаточной прочности. Длина будет зависеть от предполагаемой длины бревен для распиловки.

Рельсы необходимо соединить между собой надежным жестким креплением. Для этого нужно нарезать из трубы диаметром около 20 мм отрезки длиной примерно 1-1,5 м. В рельсах или деталях из другого профиля на концах нужно просверлить отверстия диаметром 14-18 мм в зависимости от диаметра шпилек. Расстояние между крайними отверстиями необходимо разметить на равномерные участки с шагом 0,8-1,2 м и также просверлить отверстия.

Шпильки можно приобрести готовые или изготовить самостоятельно. Для этого из металлического прутка нарезать заготовки нужной длины и на концах плашкой выполнить резьбу.

При наличии всех деталей на шпильки нужно надеть трубки, вставить их в соответствующие отверстия и стянуть гайками.

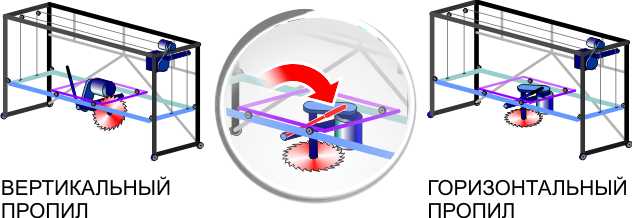

Схема регулировки пилорамы

Схема регулировки пилорамы.

Укрупненную конструкцию нужно установить на стойки. Количество стоек будет зависеть от длины конструкции: для длины в 8 м надо 4 стойки на каждую сторону. Крайние стойки должны располагаться на расстоянии 0,8-1 м от концов рельсов. Расстояние между ними нужно разделить на равномерные отрезки с шагом 1,5-2 м и в этих местах установить остальные стойки. Совпадение стоек и мест поперечного соединения нежелательно.

Стойки необходимо надежно закрепить на поверхности, для увеличения жесткости установить укосины. Если монтаж выполняется в земле, нужно принять меры от погружения стоек в землю под действием веса материала и вибрации.

На нижние концы стоек желательно приварить дополнительные крепления в виде креста. В выкопанные под стойки ямы нужно засыпать песчано-гравийную смесь, утрамбовать. Установку стоек в ямы проводить с контролем положения по шнуру и уровню, затем залить бетоном.

Для изготовления стоек можно использовать материал, который применялся для путей передвижения или имеющийся в наличии с достаточной прочностью. Соединение выполняется любым доступным способом. Перед сборкой желательно тщательно проверить положение по уровню во всех направлениях.

Для фиксации бревен при работе с двух сторон пилорамы нужно сделать крепежные устройства. Необходимо нарезать из трубы с внутренним диаметром 32-40 мм отрезки определенной длины, внутрь вставить подвижные штанги подходящего диаметра, сверху труб закрепить элементы из уголка с зубьями, смонтировать кулачковые устройства. Размер полок уголка должен быть не менее 40 мм, длина зубьев не менее 15 мм.

Вернуться к оглавлению

Изготовление передвижной тележки

Инструменты для изготовления пилорамы

Инструменты для изготовления пилорамы.

Основной деталью тележки будет плита из стали толщиной 6-10 мм. Размеры будут зависеть от размеров двигателя и остальных деталей узла. Оптимальная длина 60-80 см. На ней нужно закрепить электродвигатель и вал для установки пилы. Расстояние будет зависеть от размеров шкивов и длины ремней. Необходимо предусмотреть возможность натяжения ремней любым из доступных способов. Вся конструкция должна закрываться защитным коробом с надежной фиксацией.

Из профильной трубы или уголка (любой профиль с достаточной жесткостью) нарезать заготовки нужных размеров для вертикальных стоек и горизонтальных перекладин тележки. Собрать боковые элементы конструкции, закрепить на них колеса. Установить их на рельсы и зафиксировать временным крепежом, контролируя положение по отвесу. Соединить боковые части горизонтальными перекладинами. Оптимальный способ соединения – электросварка. После проверки положения можно выполнить окончательную сварку и убрать временные крепления. Для усиления жесткости использовать укосины. На собранную конструкцию нужно установить металлическую плиту с роликами. Ролики должны точно совпадать с перекладинами, перемещаться без перекосов и заедания.

Перемещение плиты можно сделать механическим от штурвала или электрифицированным с использованием электродвигателя небольшой мощности. По одной из стороны нужно протянуть цепь, на поворотах установить ролики или шестеренки. Один из элементов должен регулировать натяжение. Цепь крепится к плите и надевается на ведущую звездочку штурвала или двигателя. Все элементы нужно закрыть защитным кожухом в целях безопасности и для защиты от пыли и опилок. Ленточная пилорама может работать при вертикальном или горизонтальном положении пилы. Можно создать универсальную конструкцию, позволяющую перестраивать пилу в любое положение.

Вернуться к оглавлению

Электропитание пилорамы

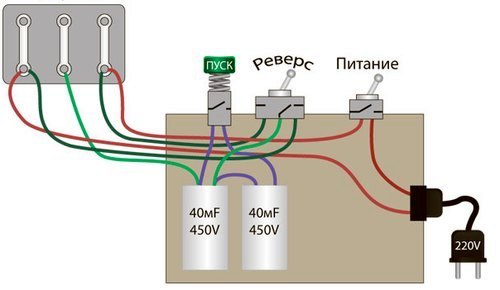

Схема подключения электромотора пилорамы

Схема подключения электромотора пилорамы.

Для уверенной работы с древесиной любой степени твердости мощность основного электродвигателя должна быть не менее 10 кВт. Однофазных двигателей такой мощности нет. Использование схемы подключения к одной фазе при такой мощности неэффективно и нерационально. Потери будут составлять примерно половину потребляемой электроэнергии, мощность на валу значительно ниже необходимой. При отсутствии трехфазной сети нужно обратиться в ответственное за энергоснабжение предприятие с заявкой, выполнить выданные технические условия, пригласить специалистов для подключения.

Для питания пилорамы нужно проложить кабель соответствующего сечения от места установки щита учета до вводных устройств. Кабель можно проложить в земле или по воздуху на опорах. Высота прокладки должна обеспечивать безопасное перемещение материала и изделий.

Один из концов кабеля буде перемещаться вместе с тележкой вдоль основания. Для безопасной работы необходимо установить конструкцию для растягивания. В начале и конце передвижных путей установить опоры высотой около 2,5 м. Между ними натянуть стальную проволоку толщиной 4-6 мм. Для натяжения желательно использовать талреп. На проволоку предварительно надеть кольца диаметром 5-6 см, изготовленные из этой же проволоки. К кольцам нужно закрепить кабель, свернутый в кольца диаметром около метра. От последнего кольца проложить металлический тросик или передвижной кронштейн, закрепленный на тележке. Необходимая пусковая аппаратура должна быть расположена в доступных и удобных для работы местах. Она должна иметь нужный класс по защите от пыли, влаги и пожаробезопасности. Над пилорамой желательно установить навес для защиты от атмосферных осадков.

Вернуться к оглавлению

Заключение по теме

Самодельная пилорама – довольно сложное и капризное устройство, требующее постоянной наладки.

Перед изготовлением устройства желательно тщательно просчитать эффективность ее эксплуатации.
