Эффективная пилорама своими руками

Оглавление: [скрыть]
  • Пилорама своими руками из бензопилы
  • Необходимые материалы
  • Подвижная часть и основание пилорамы
  • Основные правила эксплуатации пилорамы и техника безопасности

Пилорама своими руками на дачном или приусадебном участке – очень полезное оборудование. Строительство и ремонтные работы – это непрерывный процесс на протяжении всей жизни любого человека. Если не идет постройка загородного дома или коттеджа, то производится облагораживание приусадебного участка, ремонт хозяйственных построек, декорирование и украшение уже имеющихся помещений, беседок или навесов.

Простая домашняя пилорама

Домашнюю пилораму соорудить достаточно просто.

Древесина при этом участвует в любом виде или процессе таких работ, если не как основной материал, то как расходный или вспомогательный. Она используется повсеместно и зачастую уже в обработанном виде.

Домашняя пилорама – хорошее подспорье в любом виде строительных или ремонтных работ, но покупка такого агрегата обойдется недешево, а востребованность и универсальность у таких аппаратов очень высокая.

Некоторые работы, выполняемые обычной строительной бензопилой, оказываются некачественными, и все приходится переделывать, ведь удерживая бензопилу в руках, сложно добиться точности и ровности распила или полученных рабочих плоскостей. Конечно, всегда можно собрать денег и приобрести качественный станок для распила от производителя, а можно воспользоваться запасным вариантом при минимальных затратах средств на запасные части и времени на сборку и монтаж – изготовить мини-лесопилку самостоятельно, расположив ее на дачном или приусадебном участке.

Пилорама своими руками из бензопилы

Самодельные пилорамы могут быть выполнены в разнообразных вариантах и с использованием различных исходных материалов.

Необрезные доски с пилорамы

Необрезная доска – первичная продукция пилорамы.

К таким агрегатам, как пилорама, предъявляется следующий ряд требований:

  • функциональность. Применение таких пилорам может быть различным: от распила бруса на доски до изготовления отделочных материалов из дерева;
  • точность и качество работы. Пилорамы могут быть как вертикального, так и горизонтального распила, это влияет на выполнение основных работ и процессов;
  • эффективность. Работы могут проводиться как по заготовке строительных материалов для грубой стройки, так и для высокотехнологичных отделочных.

Все эти характеристики удачно и на высоком уровне сочетает в себе самодельная пилорама, собранная на базе обычной, строительной бензопилы. Это удешевит процесс сборки такого агрегата, так как бензопилы представлены на рынке в широком ассортименте, а многие производители гарантируют качество своих изделий.

Но идеальным вариантом будет наличие уже проверенного инструмента, используемого в разнообразных строительных работах.

Вернуться к оглавлению

Необходимые материалы

Чтобы понять, как сделать пилораму своими руками, важно изучить, из чего она состоит и принцип ее работы. Общий план пилорамы можно представить, как совокупность нескольких технологических узлов, отвечающих за определенных процессы:

  1. бензопила и ее привод;
  2. регулировочный механизм. Он позволит контролировать процесс распила и получать доску нужной толщины;
  3. передвижной механизм. С его помощью передвигается пильная часть конструкции;
  4. фиксирующее устройство для древесины;
  5. основа конструкции. Стационарная часть агрегата обеспечивает устойчивость и безопасность всей пилорамы.
Бензопила для пилорамы

Бензопила – главный рабочий агрегат пилорамы.

Для того, чтобы собрать пилораму своими руками на дачном участке, понадобится набор некоторых материалов:

  • металлические профили для основания – 2 шт. размером 7х7х200 см;
  • уголки для крепления основания – 2 шт.;
  • стальной уголок для подвижного блока – 1 шт. размером 5х5х100см;
  • стальная плита для установки бензопилы – 1 шт. толщиной 2мм;
  • деревянная прокладка, стальные стержни с резьбой – 2 шт.;
  • гайки и шайбы для фиксации;
  • бензопила с приводом.
Вернуться к оглавлению

Подвижная часть и основание пилорамы

Прежде чем собирать и монтировать саму пилораму, для нее нужно выбрать место. Если это мобильный вариант, то его можно установить прямо посреди двора или дачного участка, причем в процессе работы ее можно перемещать без дополнительных неудобств. Но если выбран стационарный вариант пилорамы, то лучше его монтировать и собирать в закрытом помещении, любой хозяйственной постройке для защиты конструкции от непогоды и во избежание последующего демонтажа для переноса агрегата под навес.

Главное требование при установке самодельной пилорамы из бензопилы – это устойчивость такого агрегата, удобство работы с ним и дополнительная безопасность.

Особое внимание при монтаже пилорамы в закрытых помещениях стоит уделить вентиляционным свойствам и проветриваемости здания или сооружения, а также влажности.

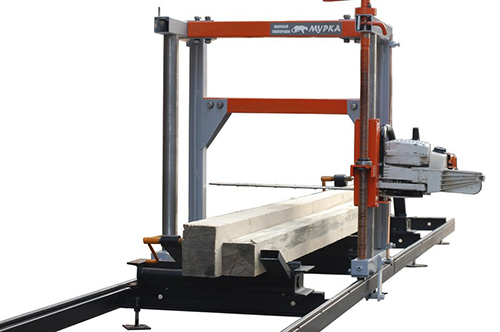

Силовая рама пилорамы

Для пилорамы необходима прочная силовая рама.

В процессе монтажа и сборки пилорамы из бензопилы важно соблюдать технологию и проводить все процессы поэтапно:

  1. Сборка основания конструкции. Отрезками уголков, заготовленных заранее, прочно скрепляются металлические профили, приблизительно равного размера. При выполнении этого этапа можно использовать сварку, а можно упростить себе задачу и зафиксировать конструкцию с использованием болтов, но обязательно головки таких болтов должны располагаться внутри всей конструкции. Чтобы к торцу любой используемой деревянной заготовки пилящий элемент доставлялся пилорамой свободно, изначально длину рамы просчитывают на 0,3-0,5 м больше предполагаемых заготовок исходного материала – бревна.
  2. При сборке основания конструкции соблюдается основное правило – пилорама должна быть прочной, устойчивой и достаточно жесткой для исключения воздействия сдвигов, шатания и вибраций. Ведь благодаря плавающей рамке может создаваться как эффект смещения, так и вибрирования, что негативно отразится на качестве производимого материала. Рамку можно зафиксировать любыми видами крепежей, это зависит от поверхности, на которую она устанавливается: для бетонного пола это могут быть анкерные болты, для специального фундамента – сварка с армированием фундамента, а для земли – металлические шпильки. Самое главное – установить бензопилу не по плоскости рамки, чтобы не допустить перекоса или неустойчивости конструкции.
  3. Установка подвижного блока. На каждом конце стального, метрового уголка, нужно просверлить отверстия, для закрепления в них стальных стержней с резьбой, и закрепить их двумя гайками. На один из таких стержней устанавливается стальная плита, как подставка под бензопилу, а с использованием деревянной прокладки, укрепленной на второй стержень, фиксируется второй конец шины, которая пилит, и аналогичным способом закрепляется гайками и шайбами. Благодаря такой технологично конструкции, даже при интенсивном давлении на пилящую шину, выставленное положение всей пилорамы не изменится.

Если нет возможности монтировать стационарный вариант пилорамы, его можно при желании сделать мобильным. Для этого понадобится меньше материалов и технологических узлов, но при этом агрегат теряет достаточную устойчивость, что может негативно повлиять на качество исполняемой работы и не по всем параметрам будет соответствовать требованиям техники безопасности.

Мини-лесопилка тоже состоит из основания, которое представлено стальными уголками, сваренными или зафиксированными любым способом в виде английской буквы “F”. К такой раме под углом в 90° крепится сваркой второй уголок, в виде буквы “П”, только перевернутой, а к ней уже крепится сама бензопила.

Такую мобильную раму помещают сразу на бревно или брус, и эта конструкция движется по горизонту исходного сырья, поверхность которого нужно обязательно очистить и выровнять до начала работ. Для небольшого объема работ – это хороший вариант при отсутствии возможности соорудить стационарный агрегат по распилу древесины.

Вернуться к оглавлению

Основные правила эксплуатации пилорамы и техника безопасности

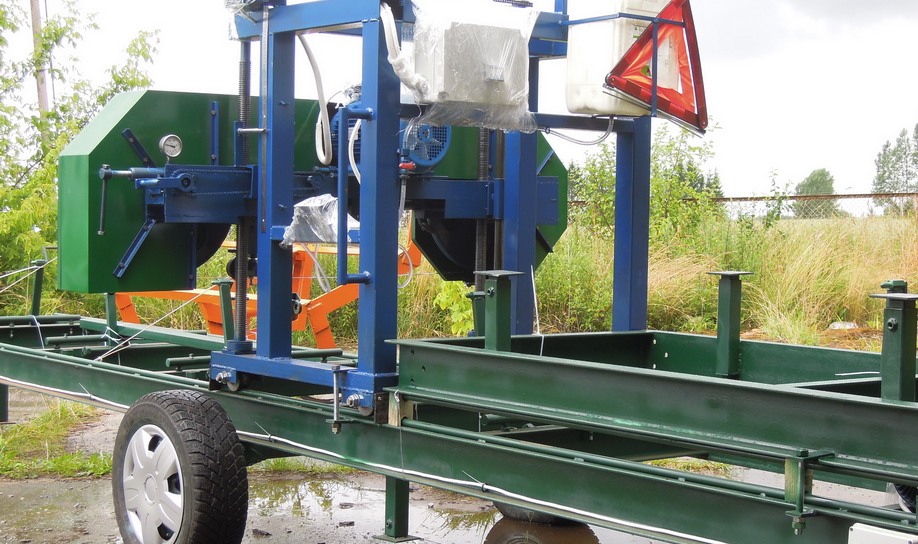

Мобильная пилорама

Пилораму можно сделать в мобильном варианте.

До того, как приступать к работам, нужно задуматься, как сделать самодельную пилораму из бензопилы безопасной и простой в эксплуатации. Для соблюдения техники безопасности не стоит пренебрегать общими положениями работы:

  • место работы и установки пилорамы должно достаточно проветриваться и иметь хорошее освещение;
  • если агрегат установлен на открытом воздухе, необходимо продумать навес или защиту от попадания влаги не только в отдельные части и узлы пилорамы, но и на рабочий материал;
  • во время сборки и монтажа оборудования нужно внимательно следить за тем, чтобы не произошло непредвиденного включения бензопилы или смещения движущихся частей агрегата;
  • прежде чем приступать к работе, нужно смазать все узлы и детали агрегата, проверить режущие, пилящие и подвижные части и узлы;
  • проверить на прочность сам агрегат до его первого запуска и определить опытным путем устойчивость всей конструкции в целом;
  • первый запуск агрегата стоит производить после проведения тщательного осмотра пилорамы, не давать больших нагрузок и производить работы в защитной одежде и очках.

Пилорама своими руками из бензопилы очень эффективна и показывает высокую производительность, а вместе с тем легко собирается и не требует дополнительных материальных затрат.

Уделяя достаточно внимания технике безопасности при работе с такими агрегатами, можно с легкостью окупить все затраты и даже сэкономить на покупке новой, заводской пилорамы от производителя.

Если выбирается мобильный, облегченный вариант пилорамы своими руками, то его можно с легкостью демонтировать и использовать в сборке уже только при следующей потребности.

Стационарные пилорамы больше подойдут для тех, кто планирует большие и продолжительные объемы работ с древесными материалами.
