Как сделать строительный пылесос своими руками?

Оглавление: [скрыть]
  • Принцип действия агрегата
  • Основная классификация
  • Пошаговая инструкция
    • Вторая методика изготовления
  • Советы профессионалов

Строительный пылесос своими руками можно сделать из любого насоса и фильтра. Полученный инструмент применяют для уборки строительного помещения.

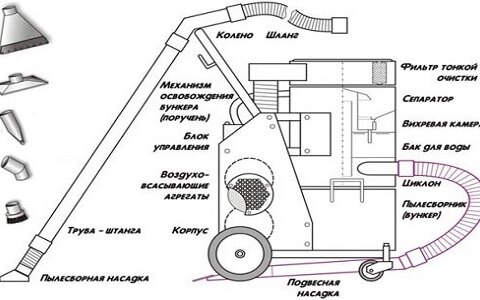

Устройство строительного пылесоса

Устройство строительного пылесоса

Принцип действия агрегата

Прежде чем сделать промышленный пылесос, необходимо выяснить принцип его работы. Устройство представлено в виде трех главных узлов:

  • электродвигателя;
  • насоса;
  • фильтра.

Мотор при помощи насоса создает разрежение воздушных масс под щеткой пылесоса. Грязь и пыль засасываются внутрь агрегата. Воздух очищается от пыли фильтром. При обустройстве самодельного строительного пылесоса применяют многоуровневую систему очистки воздушных масс. Этот показатель должен равняться 90%. При выборе главных узлов специалисты рекомендуют учитывать мощность мотора и всасывания.

Самодельный строительный пылесос для сухой уборки

Пылесос нужен для удаления пыли и мусора при строительстве.

Самостоятельно можно собрать промышленный пылесос для сухой и влажной уборки, а также моющие, встроенные, паровые агрегаты. Инструмент для сухой сборки укомплектовывается фильтром, представленным в виде бумажного либо тканевого пакета. Бумажный пакет используется 1 раз, а тканевый – неоднократно. Для такого агрегата характерна высокая эффективность фильтрации. Строительный пылесос для сухой уборки обладает уменьшающейся мощностью всасывания устройства по мере заполнения пакета.

Вернуться к оглавлению

Основная классификация

Самостоятельно можно изготовить промышленный пылесос с циклоном. Этот инструмент оснащен отсеком, предназначенным для концентрации пыли. Циклонирование предотвращает падение мощности всасывания. При необходимости инструмент изготавливают из электростатического либо НЕРА-фильтра.

Моющие пылесосы предназначены для проведения влажной и сухой уборки. Предварительно грязная вода и воздух очищаются в емкости, устроенной в корпусе агрегата. Затем воздух проходит дополнительную фильтрацию.

Встроенный промышленный пылесос оснащен шлангом с насадками, с помощью которых грязные воздушные массы выводятся на улицу. Для изготовления устройства с аквафильтром потребуется найти подходящий резервуар для хранения воды. Многофункциональный аппарат предназначен для проведения сухой и влажной чистки, для уборки с паром. Для реализации последней работы потребуется парогенератор.

Промышленный пылесос с циклоном

Пылесос – камнесос многократно сокращает время при выполнении работ.

В основе принципа действия роботизированного устройства находится микропроцессор. Он предназначен для контроля:

  • уровня заряда аккумуляторной батареи;
  • своевременного возвращения пылесоса к месту подзарядки.

За ориентацию агрегата в пространстве отвечают контактные датчики либо ультразвуковые сонары.

Вернуться к оглавлению

Пошаговая инструкция

Чтобы самостоятельно изготовить строительный пылесос на основе модели «Урал ПН-600», потребуются следующие инструменты и материалы:

  • болгарка;
  • патрубок (длина 20 см, диаметр 4 см);
  • пластиковое ведро;
  • скотч;
  • клей;
  • бинт;
  • «Урал ПН-600»;
  • дрель;
  • саморезы.
Схема сборки строительного пылесоса

Схема сборки строительного пылесоса

Перед сборкой дорабатывается мусоросборник, для чего понадобится отвертка. Со дна откручивают колеса, отверстия заклеивают скотчем, шильдик демонтируется. Чтобы удалить защелки и заклепки, понадобится болгарка. Предварительно демонтируют фиксаторы с пружин. Заглушка перематывается изолентой. Следующий этап предусматривает установку заглушки.

В днище делают отверстие диаметром 43 мм. Прокладки изготавливаются из уплотнителя. Их толщина должна равняться 4 мм. Переделанный мусоросборник укомплектовывают прокладкой, крышкой для ведра, центрирующим патрубком. Для фиксации крышки потребуется сделать отверстия дрелью (сверло на 2 мм), а также будут нужны саморезы 4,2х10 мм.

Чтобы установить всасывающий патрубок, отверстия делают снаружи. При этом соблюдается угол в 10-15°. Отверстия вырезают с помощью ножниц по металлу. Патрубок устанавливается и фиксируется саморезами. Для обеспечения герметичности потребуется пропитать бинт в клее «Дракон» либо «Титан». Патрубок обматывают бинтом с клеем.

Вернуться к оглавлению

Вторая методика изготовления

Чтобы сделать промышленный аппарат с фильтром «Циклон», понадобится:

  •  домашний пылесос;
  • масляный фильтр;
  • ведро на 20 л с плотно прилегающей крышкой;
  • уголки ПП 45° и 90° диаметром в 40 мм;
  • пластмассовая труба длиной 1 м и диаметром 45 мм.

Схема фильтрации строительного пылесосаВ крышке ведра вырезают отверстие диаметром 90 мм. Затем вставляется уголок. Следующий этап предусматривает обустройство выхода из циклона. Если уголок вмонтирован в крышку, тогда щели замазываются клеем. Для этого применяют строительный пистолет.

Сбоку в ведре делается прорезь при помощи ножниц. В отверстие вставляется уголок под углом в 45°. Щели замазываются. Далее идет сборка агрегата. Гофра герметично присоединяется к уголку с помощью трубы диаметром 40 мм.

Если гофра не налезает на входную трубу, тогда используют сифон. Его узкий конец вставляют в трубу так, чтобы другая сторона сифона герметично села в отверстие пылесоса. Для продления эксплуатационного срока фильтра на него надевают капроновый чулок.

Полученный промышленный инструмент готов к эксплуатации. Предварительно рекомендуется проверить его работу. Крупный строительный мусор и пыль должны идеально собираться аппаратом. Главное, чтобы промышленный пылесос всегда был чистым. Если устройство не используется, тогда агрегат накрывают чехлом либо тряпкой.

Вернуться к оглавлению

Советы профессионалов

Для самостоятельной сборки промышленного пылесоса специалисты советуют использовать мотор, обороты которого превышают 6 тыс. Для этого можно снять двигатель со старого бытового пылесоса, стиральной машины, компрессора холодильника. Редко используют двигатель кухонной посудомоечной машины: такие агрегаты не выдерживают больших нагрузок и быстро перегорают.

Чтобы строительный пылесос работал без сбоев, рекомендуется устанавливать герметичный контейнер и вентилятор.

В качестве корпуса используют металлическое либо пластиковое ведро. В дне резервуара потребуется сделать отверстие для забора воздуха. Контейнер необходим для сборки мусора. Для этого можно использовать следующие резервуары:

  • обычные;
  • емкость с водой;
  • циклонный отсек.

Специалисты советуют в домашних условиях изготавливать промышленные пылесосы с циклонной камерой. При необходимости аппарат укомплектовывается резервуаром с водой. Эти промышленные агрегаты применяют для уборки пыли. Чтобы сделать качественный аппарат, используют специальную гофру либо гофру от старого пылесоса. В противном случае инструмент при работе будет сильно шуметь.

Так как в самодельный аппарат попадает около 95% пыли, для его сборки применяют мощный двигатель. Чем выше будет этот показатель, тем более тяжелый мусор он сможет всасывать. Важным моментом при самостоятельном изготовлении промышленного пылесоса является степень разрежения двигателя. Этот показатель должен быть максимально высоким.

Объем внутреннего контейнера либо резервуара должен быть средним. Большие емкости непрактичны и малоэффективны. При самостоятельном изготовлении инструмента невозможно учесть степень фильтрации пыли и грязи.

При покупке готового изделия большое внимание уделяется корпусу агрегата. Специалисты рекомендуют отдавать предпочтение строительным пылесосам с металлическим корпусом. При этом особое внимание уделяется насадкам, которые идут в комплекте: от их количества зависит функциональность промышленного инструмента.
