Как своими руками изготовить ящик для инструментов?

Оглавление: [скрыть]
  • О материалах и инструментах
  • Ящики для переноски инструментов
  • Как сделать ящик-трансформер?
  • Ящички для мелочей

Сделать ящик для инструментов своими руками домашнему мастеру вполне по силам. Когда в доме скапливается много инструментов, возникает потребность в их аккуратном хранении. Сделать такой ящик для умельца совсем не проблема, потому вопрос будет стоять скорее о том, какой именно ящик нужен такому человеку.

Простой плотницкий ящик

Рисунок 1. Простой плотницкий ящик удобен для хранения в нем самых необходимых инструментов и материалов.

О материалах и инструментах

Проще всего собрать ящик из массива дерева или фанеры. Эти материалы легко найти и несложно обрабатывать, а прочностью они превосходят пластик, контейнеры из которого можно приобрести в магазинах. Для сборки ящика из дерева потребуются:

  • электролобзик и ножовка;
  • дрель и шуруповерт;
  • напильник и наждачная бумага;
  • доска толщиной 2 см, брусок 2,5х5 см, вагонка или толстая фанера;
  • фурнитура (петли рояльные, крючки, ручки и пр.);
  • столярный клей и саморезы.
Чемодан для инструментов

Рисунок 2. Чемодан для инструментов изготавливается из фанеры и нескольких брусков.

Перед началом работ надо определить, какой вид ящика требуется сделать: для крупного инструмента, для мелочи, универсальный раздвижной (трансформер) или какой-либо другой.

Начертить схему и отметить на ней размеры хранилища для инструментов, наличие отделений и их параметры, дополнительные детали в виде крышки, запоров или ручек.

Затем следует сделать чертежи деталей.

И только потом приступать к изготовлению коробки для инструментов.

Вернуться к оглавлению

Ящики для переноски инструментов

Простой плотницкий ящик был изобретен еще нашими прадедами: это открытая коробка с ручкой. В нее можно удобно уложить и крупные инструменты вроде топора или ножовки, и разные мелочи (гвозди, напильники и пр.). Рис. 1. Состоит он из 2-х деталей, торцевых стенок сложной формы, сделать которые легко, если вычертить прямоугольник нужной длины и ширины, а на его верхней стороне построить трапецию. Высота трапеции будет равна высоте, на которой будет расположена ручка для переноски.

Боковины и дно ящика представляют собой прямоугольники. Длина боковин равна длине днища и диктуется нужными размерами изделия. Ширина боковин равна высоте стенок ящика, а ширина дна – ширине торцевых стенок. При создании чертежа надо учитывать толщину материала и то, что при сборке детали располагаются с наложением одна на другую (торцевые стенки на боковины). Поэтому к желаемой ширине ящика нужно добавить удвоенную толщину доски или фанеры.

Ящик трансформер

Рисунок 3. Ящик трансформер – удобный и компактный вариант ящика для инструментов.

При необходимости иметь внутри ящика перегородку нужно на чертеже разметить ее расположение (вдоль, поперек, по центру или иначе) и рассчитать ее размеры, зная ширину и высоту боковых стенок. Можно сначала собрать ящик, а затем измерить его внутренние параметры и выпилить прямоугольник для перегородки.

Собирать ящик для инструментов своими руками нужно в такой последовательности:

  • на расстоянии, равном ½ толщины материала, в нижней части боковин просверлить отверстия с постоянным шагом 5-10 см;
  • прикрепить на клей и саморезы боковины к длинной стороне днища;
  • на нижней и боковых вертикальных сторонах торцов просверлить ряды отверстий для крепежа;
  • произвести крепление на клей и саморезы к кромкам боковин и днища.

В верхней части торцевых стенок разметить место для крепления ручки. Ее можно закрепить так, как на рисунке выше, на саморезах, или же сделать сквозные отверстия в фанере и продеть отрезок бруска, металлическую трубку или черенок подходящего диаметра через них, закрепив при помощи клея или ограничителей из саморезов или гвоздей.

Ящик в виде чемоданчика для инструментов (рис. 2) собрать тоже просто:

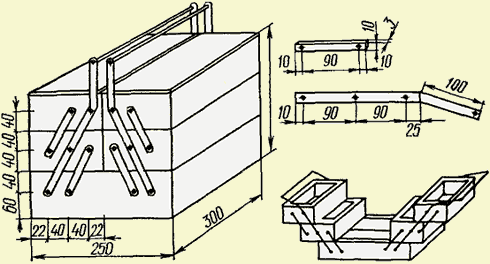

Размеры ящика трансформера

Размеры ящика трансформера.

  1. Из бруска 2,5х5 см сделать детали для рамки низа. Отпилить 2 бруска длиной, равной внутренней длине чемодана плюс 5 см, и 2 детали длиной, равной желаемой внутренней ширине плюс 2,5 см.
  2. На концах деталей длинных сторон на расстоянии 2,5 см от кромки сделать поперечные пропилы на половину толщины бруска (на 1,25 см) и стамеской удалить часть древесины до пропила.
  3. Детали коротких сторон посадить на столярный клей в полученные пазы.
  4. Из фанеры толщиной 6 мм выпилить прямоугольник, длина и ширина которого равны внешним размерам чемоданчика. Приклеить ее по периметру к брускам или прикрепить на саморезы.
  5. Изготовить такую же конструкцию для крышки. По желанию глубину крышки можно уменьшить, подобрав бруски с меньшей шириной или распилив вдоль по ширине брусок 2,5х5 см (получится 2 бруска 2,5х2,5 см). Соединить низ и крышку рояльными петлями, сделать ручку и прикрутить крючки.
  6. Внутри чемоданчика приклеить короткие отрезки бруска для гнезд под инструменты. Из тонких планок сделать вертушки для надежного удержания содержимого при транспортировке.
Вернуться к оглавлению

Как сделать ящик-трансформер?

Это раздвижной ящик, который для переноски можно сделать компактным, а во время работы развернуть его, создав удобный доступ к ящикам с крупным инструментом и мелочью. Рис. 3.

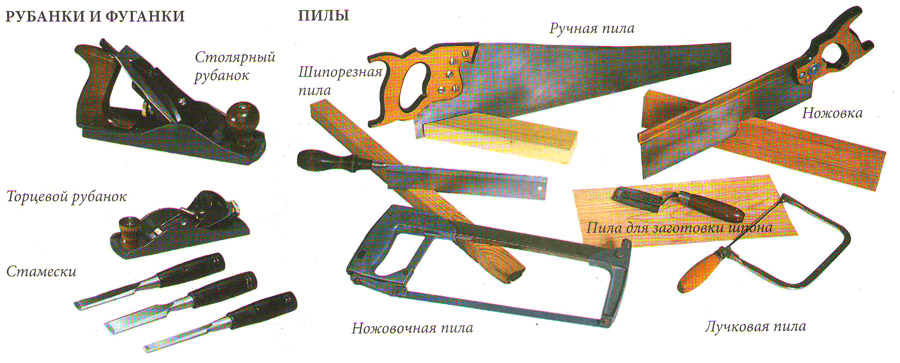

Инструменты для изготовления ящика

Инструменты для изготовления ящика.

Сначала надо собрать самый большой, нижний ящик. Его размеры подобрать так, чтобы туда можно было поместить самый габаритный инструмент. Ящики поменьше сделать шириной, равной ½ ширины большого ящика, и длиной, равной его длине. Меньших ящиков должно быть четное количество. Внутри них можно устроить перегородки, снабдить выдвижными крышками пенального типа или оборудовать по своему усмотрению. Для верхней пары ящиков сделать удобные крышки на петлях.

Механизм трансформации состоит из нескольких металлических полос. Их количество зависит от «этажей» ящика. Первая, короткая полоса соединяет нижний ящик с 1 меньшим, следующая – нижний, 1 и 2 меньшие, еще одна может соединять 1 и 2 меньшие, как на рисунке, но при наличии следующего ряда ящичков должна захватить и его. Если будут нужны еще ярусы, то каждая следующая полоса тоже должна захватывать по 3 соседних ряда.

Монтаж полос надо производить в состоянии «сложенного ящика», размещая их от внутреннего угла яруса выше к проекции его середины на ярус ниже, крепя на каждый удерживаемый ими ящик. Из полосы последнего яруса можно сделать ручку, как на рисунке, или вывести ее концы над ящиком и прикрутить на саморезы ручку из бруска. Если нет полосы достаточной длины для изготовления ручек, то их можно прикрепить на торцевые стенки верхнего яруса отдельно на удобном месте. Для их изготовления подойдет любой прочный материал: кожаные ремни, брезентовая лента, дерево или металл.

Вернуться к оглавлению

Ящички для мелочей

Для гвоздей, радиодеталей, отверток и прочих небольших вещей удобны мини-комодики. Стенки большой коробки корпуса сделать из фанеры 16 мм. Высота боковых стенок должна быть равна суммарной высоте всех «этажей» с учетом полочек между ними. Ширину и глубину выбрать произвольно, в зависимости от потребностей. Для установки полок разметить места их расположения на внутренней стороне боковин. Закрепить полки можно в пазах, выбранных фрезой соответствующего размера (в зависимости от фанеры), на клей либо прикрутить их на саморезы через отверстия в боковинах.

Дно и крышку корпуса рассчитать, отталкиваясь от ширины боковин и желаемой ширины мини-комода. Соединить детали корпуса можно с помощью саморезов или методом шип-паз, выпилив по краю деталей взаимно соответствующие гребенки. Смазать края клеем и соединить детали. Внутренние ящики собрать так, чтобы они свободно двигались. Для этого между стенками ящичка и корпусом надо предусмотреть зазоры в 2 мм. Сами коробки можно собрать на клею (шип-паз) либо на саморезах. При распиловке фанеры кромки ее обычно имеют острые заусеницы. Избавиться от них можно при помощи напильника и наждачной бумаги.

Для сборки ящичка с выдвижной крышкой типа пенал изготовить детали задней и передней стенок, крышки и дна из фанеры меньшей толщины (6-8 мм) и 2 боковины из материала 16-20 мм толщиной. Переднюю стенку надо сделать на 2 см ниже, чем заднюю. Во внутренних поверхностях боковин выбрать паз. Расстояние между его нижним краем и верхней кромкой стенок должно быть 19 мм. Такие же пазы сделать на нижнем краю боковин.

Смазать края детали дна клеем и вставить ее в нижние пазы боковых сторон. В плоскости передней и задней стенок вдоль вертикальных краев сделать ряд отверстий на расстоянии 8 мм от кромки и соединить саморезами через отверстия боковые, переднюю и заднюю стороны ящика. На крышку приклеить ручку из кусочка фанеры и вдвинуть ее на место.

Рассмотренные конструкции ящиков могут быть выполнены в любых размерах, которые подходят владельцу инструментов. При создании контейнеров большого размера придется учитывать вес того, что в них будет находиться, и подбирать для стенок и дна материал большей толщины и прочности.
