Изготовление бетономешалки

Оглавление: [скрыть]
  • Изготовление бетономешалки
    • Необходимые материалы
    • Бетономешалка своими руками: этапы

Владельцы частных домов, затеявшие ремонт на участке, часто сталкиваются с отсутствием такого полезного агрегата, как бетономешалка.

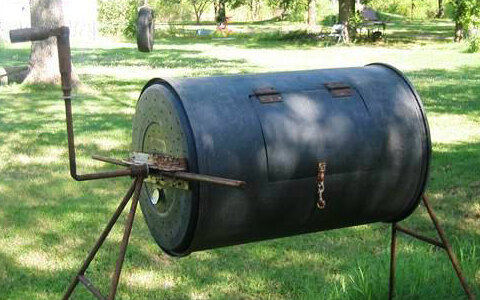

Самодельная бетономешалка из бочки

Бетономешалка – это устройство, предназначенное для смешивания цемента, воды, песка и других наполнителей.

В хозяйстве она необходима, поскольку всегда требуется что-то построить, сделать дорожки и другое. Как правило, дачники используют старый метод с помощью лопаты, рук и собственных сил, но это не достаточно эффективно, а покупать уже готовую бетономешалку довольно затратно. Чтобы не тратить силы и деньги, существует выход – бетономешалка своими руками.

Изготовление бетономешалки

Прежде чем приступить к изготовлению бетономешалки, необходимо учитывать некоторые особенности, которыми она должна обладать:

Схема устройства бетономешалки: 1 – бочка; 2 – лопасти; 3 – ручка для опрокидывания бункера; 4 – рама; 5 – электродвигатель; 6 – червячный редуктор; 7 – петля подвески платформы электродвигателя; 8 – ограничитель

Схема устройства бетономешалки: 1 – бочка; 2 – лопасти; 3 – ручка для опрокидывания бункера; 4 – рама; 5 – электродвигатель; 6 – червячный редуктор; 7 – петля подвески платформы электродвигателя; 8 – ограничитель.

  1. Простота в эксплуатации. Конечно, можно сконструировать механическую бетономешалку, но чем она будет отличаться от вышеупомянутых рук, лопаты и собственных сил? Это нецелесообразно, поэтому задумайтесь о том, каким механизмом она будет приводиться в движение.
  2. Безопасность. Хорошенько продумайте все тонкости эксплуатации, чтобы ни вы сами, ни ваши дети не пострадали от некачественно сделанной конструкции. Особого внимания требует редуктор, поскольку он напрямую связан с электрическим током.
  3. Низкая себестоимость и простота в изготовлении. Подразумевают под собой то, что детали, использующиеся при конструировании агрегата максимально доступны. Загляните на чердак, вдруг там завалялось что-нибудь необходимое именно вам, именно сейчас. Если найдете все необходимые материалы, то, возможно, потратиться придется исключительно на механизм.

Кроме того, заранее подготовьте чертежи и расчеты, поскольку сделанная “на глаз” конструкция может рухнуть и навредить вашему здоровью.

Вернуться к оглавлению

Необходимые материалы

Схема крепления бочки на стойках: 1 – вал мешалки; 2 – подшипник подвески; 3 – подшипник вала бетономешалки; 4 – корпус подшипников; 5 – подвеска

Схема крепления бочки на стойках: 1 – вал мешалки; 2 – подшипник подвески; 3 – подшипник вала бетономешалки; 4 – корпус подшипников; 5 – подвеска.

  • рама от старой кровати;
  • колеса, желательно по 2 пары одинаковых колес. для устойчивости. При их отсутствии можно использовать железную раму;
  • редуктор;
  • бак, железная или пластмассовая бочка. Без доработки их, конечно, нельзя использовать, но лучше иметь заготовку, чем начинать с нуля;
  • ведущая шестерня для двигателя;
  • бетон, для пробного запуска агрегата.

Если самостоятельно вы не можете сделать чертежи будущей конструкции, обратитесь к профессионалам. Мелкие детали, такие как крепеж, дополнительные механизмы, выбираются на ваше на усмотрение. Их можно найти на рынке или в строительных супермаркетах.

Вернуться к оглавлению

Бетономешалка своими руками: этапы

Итак, мы подготовили все необходимые материалы, чертежи, позвали помощников и теперь смело можно приступать к изготовлению.

  1. Чтобы конструкция крепко держалась на поверхности, важно сконструировать устойчивое основание. Чертежи здесь просто необходимы, поскольку очень важно все правильно рассчитать. Итак, используйте старую раму от кровати, сварите уголки необходимых размеров.
  2. Для крепления колес закрепите саморезами оси поперек рамы. Колеса, если вы такими располагаете, крепятся меньшего диаметра сзади, а большего – спереди.
  3. На основание рамы привариваем редуктор с оставлением места для перемешивающей емкости и двигателя.
  4. Бак крепится на редуктор, а именно на шкив.
  5. Малый круг шкива редуктора заменяется шестерней, которая насаживается на ось двигателя.
  6. К низу конструкции крепится специальная ручка, которая будет приводить бак в рабочее положение.

Итак, теперь вы знаете как изготовить бетономешалку у себя на участке собственными руками с помощью подручных (и не совсем) материалов, что значительно сэкономит ваши силы и средства. Простая аллея или площадка для барбекю украсят ваш участок и будут радовать вас и ваших гостей.
