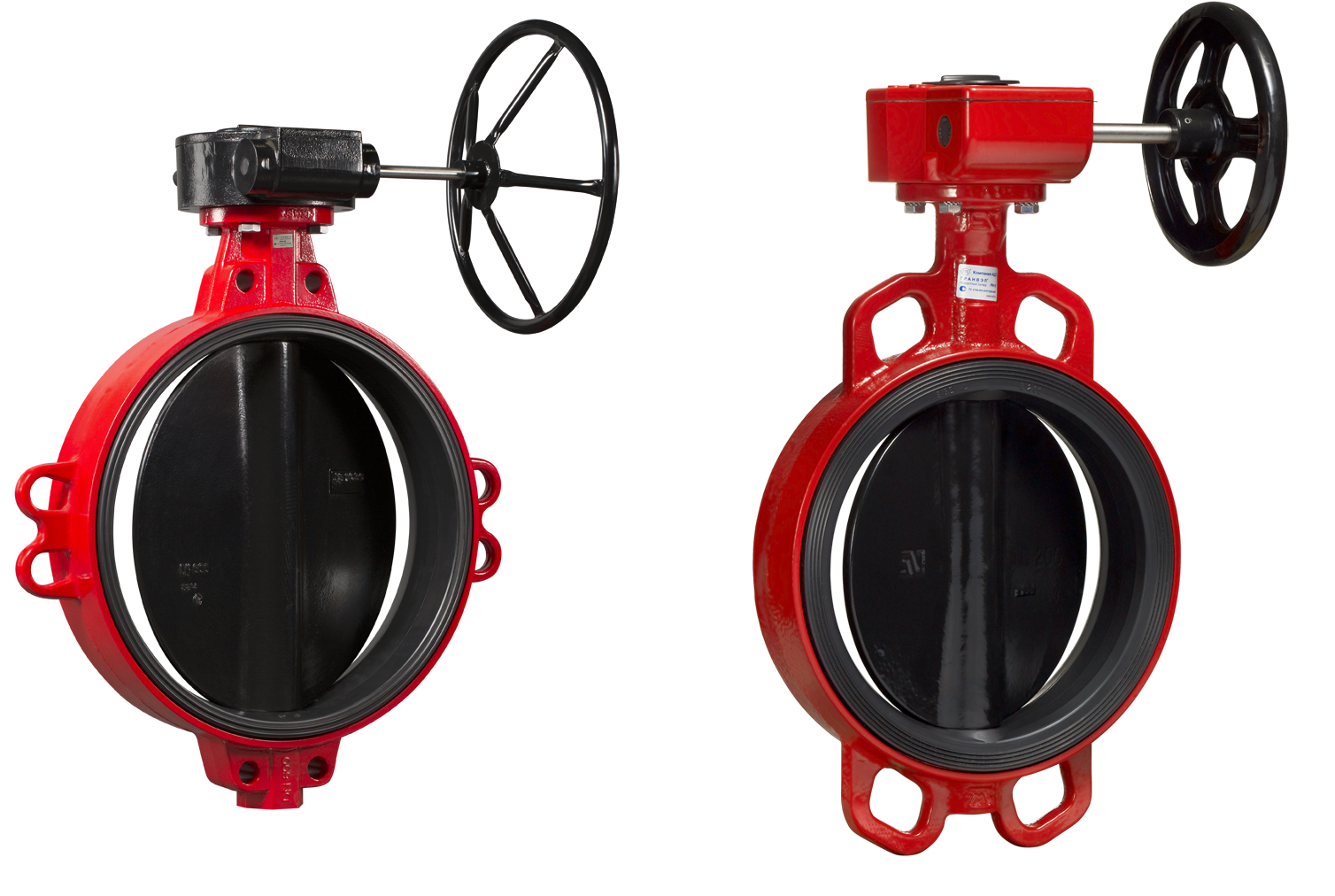

Как обслуживают промышленные дисковые затворы

Арматура открывает или полностью перекрывает движение рабочей среды. Конструкции регулируют расход воды, жидкости, газа. Стандартную деталь собирают из элементов: корпус, вал, подшипник, крышка вала, кольцо стопорное, кольцо упорное, седло, прокладка седла, диск.

Затвор монтируют перпендикулярно трубопроводу. Деталью управляют вручную, с помощью пневмопривода или электропривода. Подробнее о работе арматуры можно прочитать здесь: https://gpkomplekt.ru/catalog/diskovyie-zatvoryi/ – детали собирают с ручным дублером, распределителем, блоком концевых выключателей и в других вариантах.

Неисправности дисковых затворов

Иногда деталь неправильно устанавливают на магистраль. Из-за этого арматура подтекает, не открывается правильно или обнаруживаются другие проблемы.

  • Повреждается полимерный вкладыш. Такое возможно, если рядом с конструкцией проводили сварочные работы. При втором сценарии затвор установили в закрытом положении и при открытии сильно надавили на рукоять.
  • Если вставить дополнительную прокладку, то диск будет открываться или закрываться не полностью. Изоляция между фланцем и корпусом не нужна. Полимерная вставка затвора играет функцию прокладки.
  • Деталь заклинивает, потому что сильно затягиваются болты. Из-за этого диск зажимает полимерным вкладышем.

Это некритичные неисправности, которые легко устранить. Со временем может засориться проточная часть, износиться уплотнение штока или появиться карбонатные уплотнения. Если деталь вовремя обслуживать, то затвор прослужит 40 лет.

Обслуживание дисковых конструкций

Работы проводят раз в 3 месяца и каждые полгода. Технические проверки включают этапы:

  • Осматриваются основные узлы и детали.
  • Тестируется герметичность резьбовых, сварных и фланцевых соединений: корпуса, привода, редуктора, амортизатора, фитингов подвода смазки в уплотнения седел и шпинделя.
  • Проверяют состояние манометров, целостность кабельных вводов, клеммных коробок, взрывонепроницаемых оболочек.
  • Смотрят, пропускает ли сальник рабочую среду. При протечке подтягивают крепеж элемента или заменяют комплект колец.

Сезонное обслуживание проводят, когда наступают зима и лето. Исправность затвора проверяют также перед ремонтными работами, если отключают магистральный трубопровод. Список действий тот же самый, что и при тестировании раз в 3 месяца.
