Изготовление строительного фена своими руками

Оглавление: [скрыть]
  • Конструкция строительного фена
  • Инструменты и материалы для монтажных работ
  • Проведение самостоятельного монтажа фена
  • Техника безопасности

Строительный фен, своими руками изготовленный, представляет собой разновидность электроинструмента, задачей которого является формирование направленного потока горячего воздуха. Этот тип инструмента применяется при проведении строительных и ремонтных работ. Использование такого прибора во время проведения ремонта и строительства облегчает выполнение операций по удалению старого лакокрасочного покрытия.

Устройство строительного фена

Устройство строительного фена.

Изготовленный своими руками термофен можно использовать для проведения следующих строительных операций:

  • сваривание стыков пленочного покрытия;
  • запаивание металлических элементов;
  • использование при работе с деревом;
  • сваривание изделий из пластмасс;
  • проведение сушки окрашенной поверхности;
  • удаление на поверхности изделий слоев клея, линолеума и фанеры;
  • разжигание древесного угля в мангале.

Дополнительно термофен для пайки можно использовать при проведении изгиба труб, изготовленных из пластика.

Конструкция строительного фена

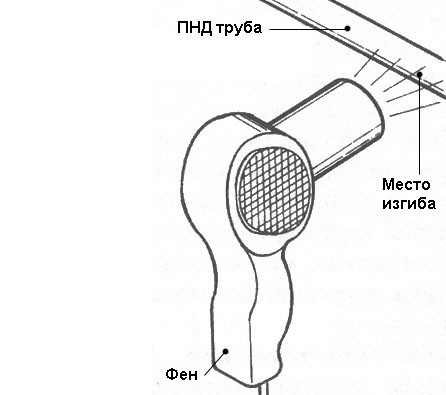

Схема использования строительного фена

Схема использования строительного фена.

Строительный фен имеет очень простое устройство. Основными конструктивными частями устройства являются: нагревательный элемент, корпус инструмента и вентилятор для создания направленного потока горячего воздуха.

Главным отличием термофена от других нагревательных приборов является отсутствие открытого пламени, что полностью исключает необходимость использования топлива. Строение фена предполагает наличие в его конструкции следующих конструктивных компонентов:

  • мощного электродвигателя;
  • специального нагревательного элемента;
  • вентилятора.

Поток горячего воздуха направляется в сопло инструмента, что способствует формированию узкой направленной струи. Производительность прибора измеряется в количестве литров воздуха, которые способно выдавать устройство за единицу времени. Современные модели инструментов имеют ряд дополнительных функций. К таким допфункциям относят наличие возможности:

  • изменения силы воздушного потока;
  • высокоточной регулировки температуры воздушного потока;
  • осуществления выбора режима функционирования прибора.

Современные приборы оснащаются специальными светодиодными индикаторами, которые облегчают процесс контроля работы устройства. На экран светодиодного индикатора выводится показатель температуры нагрева воздушного потока. В комплект поставки современных устройств входят различные типы насадок, которые позволяют создавать разнообразные по форме направленные потоки горячего воздуха.

Вернуться к оглавлению

Инструменты и материалы для монтажных работ

Таблица комплектации строительного фена

Таблица комплектации строительного фена.

Для проведения монтажа прибора потребуется подготовить определенный перечень инструментов и материалов, который включает в себя:

  • корпус старого фена для волос. Пластиковый использовать не стоит, для изготовления подходит только керамический;
  • металлические лопасти для работы вентилятора;
  • нихромовая проволока для изготовления нагревательного элемента;
  • кабель для изготовления шнура питания;
  • кусок резиновой трубы;
  • металлическое сопло для формирования направленной струи горячего потока воздуха;
  • средства для индивидуальной защиты в процессе монтажа устройства.

Используя перечисленные компоненты, можно, при наличии знаний в области электротехники и умений работы с металлом, без проблем сконструировать строительный фен своими руками. Процесс сборки устройства не потребует большого количества времени.

Перед тем как заняться изготовлением строительного фена, следует подготовить корпус старого устройства для использования в процессе монтажа. Для этой цели разбирается корпус, и из него извлекаются все пластмассовые элементы. В случае если это не осуществлено, то в процессе работы возможно возникновение замыкания проводов, к чему приводит плавление пластмассовых компонентов и попадание расплавленного пластика на электрические компоненты устройства.

Вернуться к оглавлению

Проведение самостоятельного монтажа фена

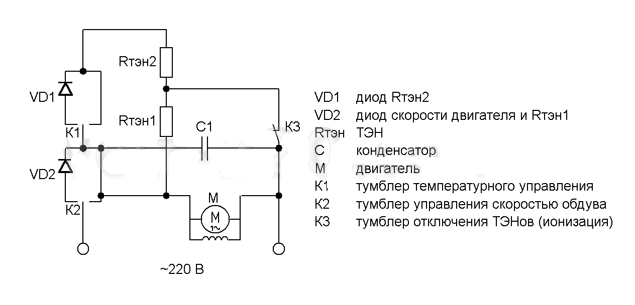

Электросхема строительного фена

Электросхема строительного фена.

После проведения подготовительного этапа конструирования приступают к основному процессу сборки инструмента. Изготовление нагревательного элемента прибора осуществляется путем намотки нихромовой проволоки на керамическое основание. При изготовлении элемента нагрева следует помнить, что чем плотнее расположены витки проволоки, тем выше температура нагрева. Концы нихромовой проволоки требуется вывести наружу. В процессе наложения витков проволоки следует строго соблюдать расстояние между ними, чтобы они не соприкасались между собой, иначе возможно возникновение короткого замыкания. Концы проволоки соединяются с сетевым шнуром. При соединении нихромовой проволоки с проводами не применяется пайка припоем. При соединении проволоки и провода осуществляется очень плотное скручивание и изолирование места контакта.

Заранее подготовленную резиновую трубку требуется надеть на рукоятку фена. Это нужно для того, чтобы обеспечить защиту рук от нагретой керамики. Оптимальным защитным материалом считается старая гофра от пылесоса.

Этот материал является прорезиненным с внутренней стороны, что обеспечивает нормальную температуру на поверхности гофры. После сборки нагревателя провода подключают к трансформатору, предварительно включив режим вентилятора.

При использовании строительного фена следует помнить, что сначала требуется включать вентилятор и только потом нагревательный элемент, а выключать прибор нужно в обратном порядке: сначала осуществляется отключение нагрева, а потом выключается подача воздуха.

Для обеспечения мощной подачи воздуха можно использовать аквариумный компрессор соответствующей мощности и производительности.

Схема регулятора мощности в строительном фене

Схема регулятора мощности в строительном фене.

После проведения сборки устройства его работу следует проверить на безопасном расстоянии. При нормальной работе после подачи воздушного потока включается нагревательный элемент, на котором происходит разогрев спирали до красного состояния. Проходя над спиралью, нагревается поток воздуха, и на выходе из фена формируется направленный поток горячего воздуха. Для образаования струи применяется специальная насадка, устанавливаемая на сопло фена.

Такое устройство ограничено в перемещении, так как трансформатор с проводами сложно транспортировать. Для удобства транспортировки и перемещения на трансформаторе следует сделать рукоятку.

Вернуться к оглавлению

Техника безопасности

При работе с электроприборами самостоятельного изготовления требуется помнить о технике безопасности и соблюдать все правила.

Нагревательные электроприборы запрещено использовать поблизости от расположения газового оборудования, особенно это относится к кухонным помещениям, в которых очень часто для соединения газовых приборов с газовой магистралью используются гибкие шланги.

Запрещено применять строительный фен при работе с краской без обеспечения надежной вентиляции. При осуществлении нагрева летучие компоненты очень быстро поступают в окружающий воздух и при отсутствии качественной вентиляции способны нанести вред организму.

Перед использованием строительного фена для безопасности следует подготовить средства пожаротушения.

Запрещено располагать горячий прибор на поверхности без соответствующей защиты, так как горячая поверхность устройства способна испортить декоративное покрытие.

При использовании фена для осуществления снятия краски с поверхности оконной рамы нужно использовать специальную насадку, обеспечивающую оконное стекло от воздействия направленного потока горячего воздуха.

При использовании самодельного устройства следует исключить попадание в область проведения работ животных и детей.

Перед проведением снятия старого покрытия требуется уточнить состав лакокрасочного вещества. При наличии в нем токсичного свинца снятие ЛКВ следует проводить без использования строительного фена.

При использовании самодельного фена для снятия лакокрасочного покрытия следует в процессе работы применять шпатели с длинной ручкой, которые позволят избежать повреждения рук горячим воздухом.

При проведении процесса снятия краски следует избегать перегрева древесины оконной рамы.
